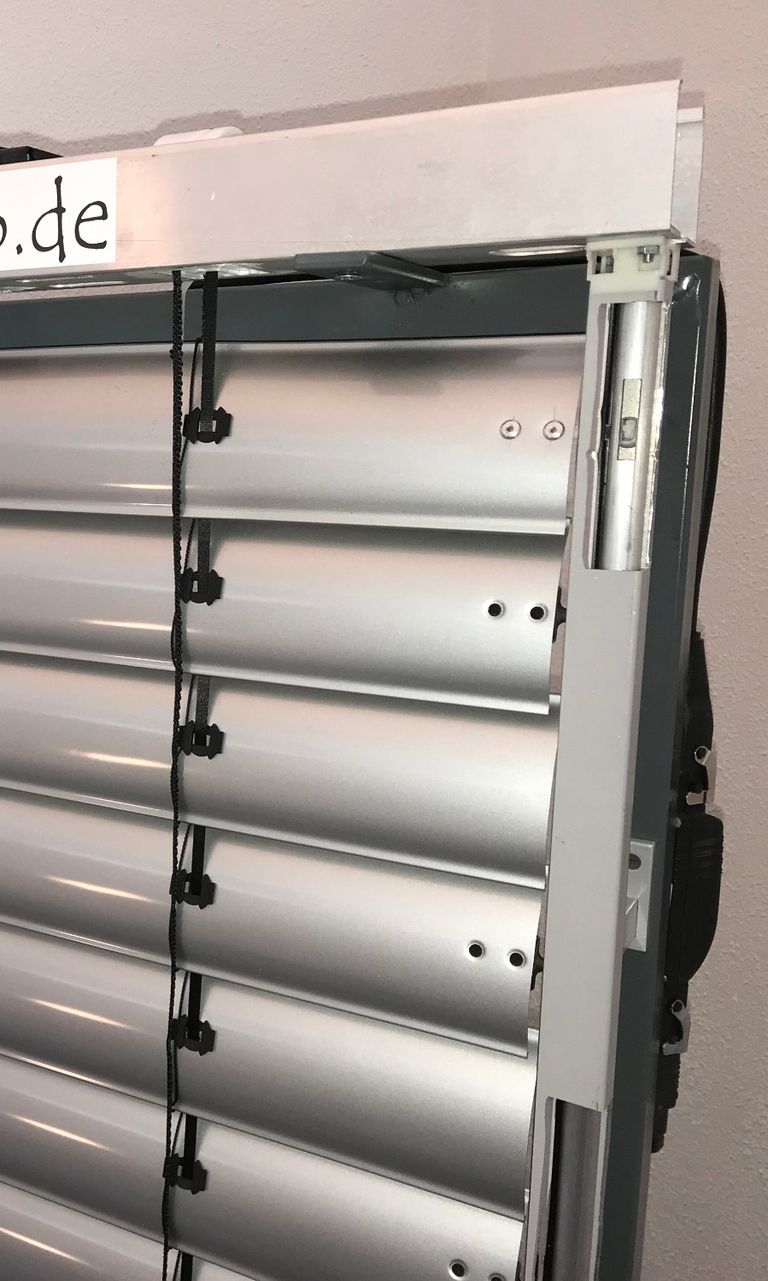

Die Raffstore-Anlage

Grundlage ist die schienengeführte Standard-Raffstore Anlage. Die Lamellenform spielt hier keine Rolle.

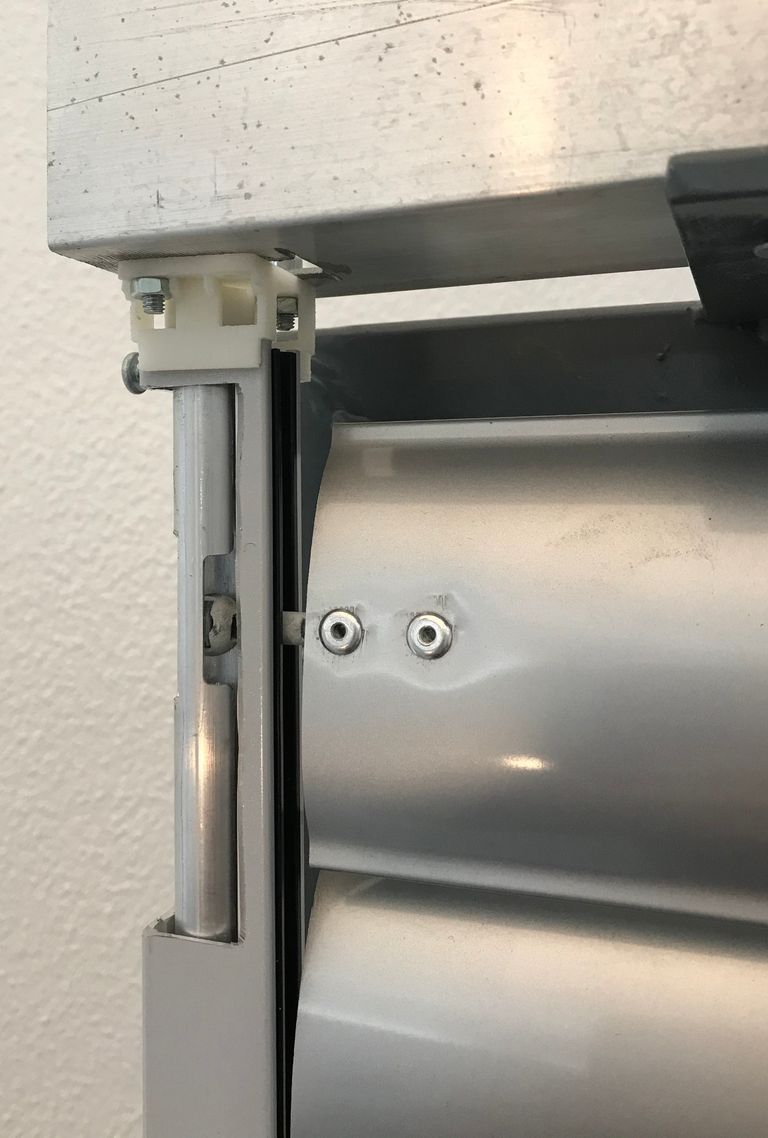

 Das besondere innenliegende Rohr

Das innenliegende Alu-Rundrohr hat ganz besondere Aufgaben. Es muss einerseits seine Form behalten, andererseits bei Aktivierung jede Lamelle an der Laufschiene andrücken. Die Positionen am Rohr sind so ausgebildet, dass die Nippel nicht beschädigt werden. Der Pilzkopf des Nippels wird vom Rohr umschlungen. Ein Herausziehen ist somit nicht mehr möglich.

Die einzigartige Gewindeform des Rohres

Durch die Form des geschlitzen Rohres wird eine Drehbewegung durch den Endstab hervorgerufen. Dies geschieht an seiner unteren Endposition. Der Endstab ist somit der Aktivator der Sicherung

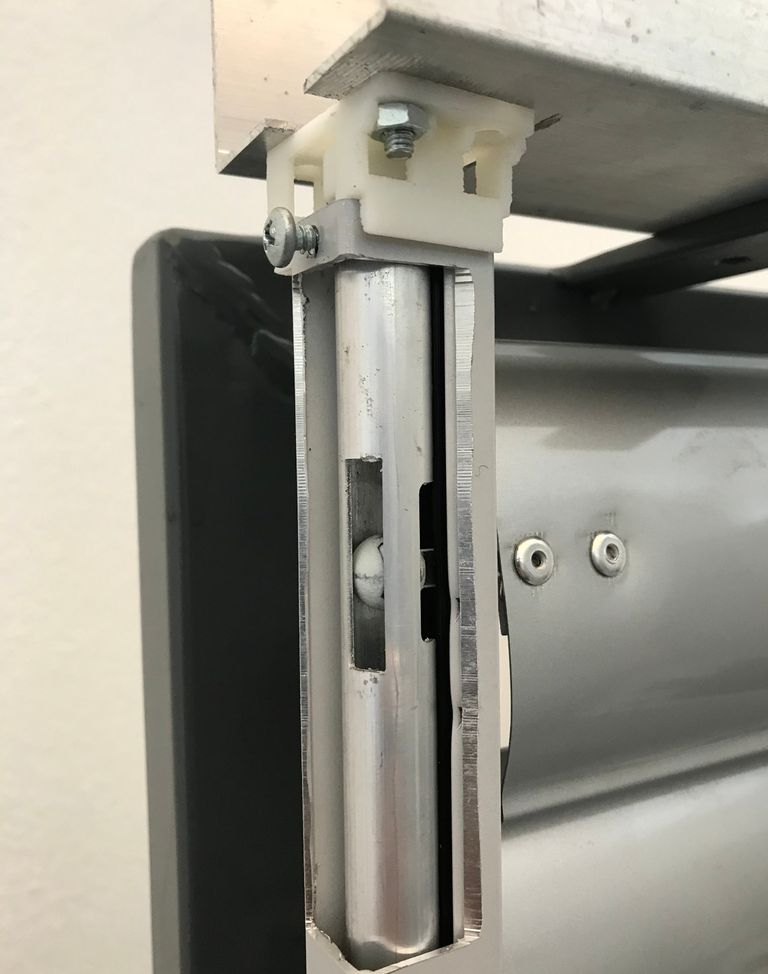

Perfekte Halterung für Laufschiene und innenliegendes Rohr

Die perfekt entwickelte Halterung ermöglicht eine exakte Positionierung der Laufschiene. Zudem ist die Position des Innenrohres genauestens definiert, sodass eine reibungslose Drehung gewährleistet wird. Die Halterung ist an der Unterseite der Oberschiene fest verbunden.

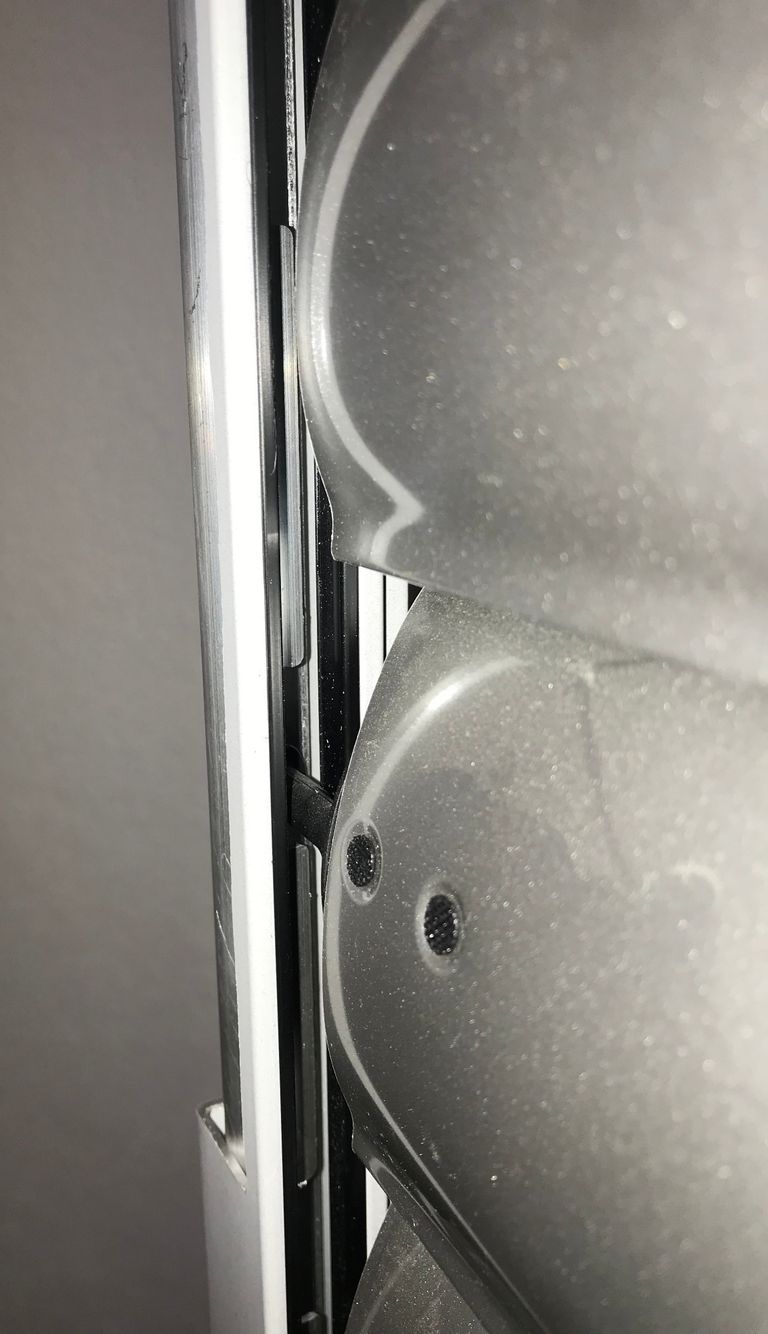

Das Schloss: Herz der Anlage

Der ausgereifte Nippel mit seiner Schloss-Technik verhindert das Manipulieren des Systems. Befindet sich die Anlage an der unteren Endposition, so verhindert das Schloss das Drehen des Rohres. Das Hoch- bzw. Verschieben oder das Herausziehen der Lamellen ist jetzt nicht mehr möglich. Die Anlage ist gesichert.
